Katodisk beskyttelse - hvis du vil være på den sikre side

Hos Dan Delektron tilbyder vi professionelle løsninger inden for katodisk beskyttelse med fokus på effektiv forebyggelse af korrosion på stålkonstruktioner og metalliske anlæg.

Katodisk beskyttelse anvendes til at forlænge levetiden på blandt andet rørledninger, tanke, fundamenter, havneanlæg, spunsvægge og andre nedgravede eller udsatte stålkonstruktioner. Med de rette løsninger kan korrosion reduceres markant, hvilket minimerer risikoen for driftsstop, skader og omkostningstunge reparationer.

Vi arbejder med rådgivning, projektering, installation, måling, fejlfinding og service af katodiske beskyttelsesanlæg. Alle løsninger tilpasses den enkelte installation og udføres med fokus på driftssikkerhed, dokumentation og gældende standarder.

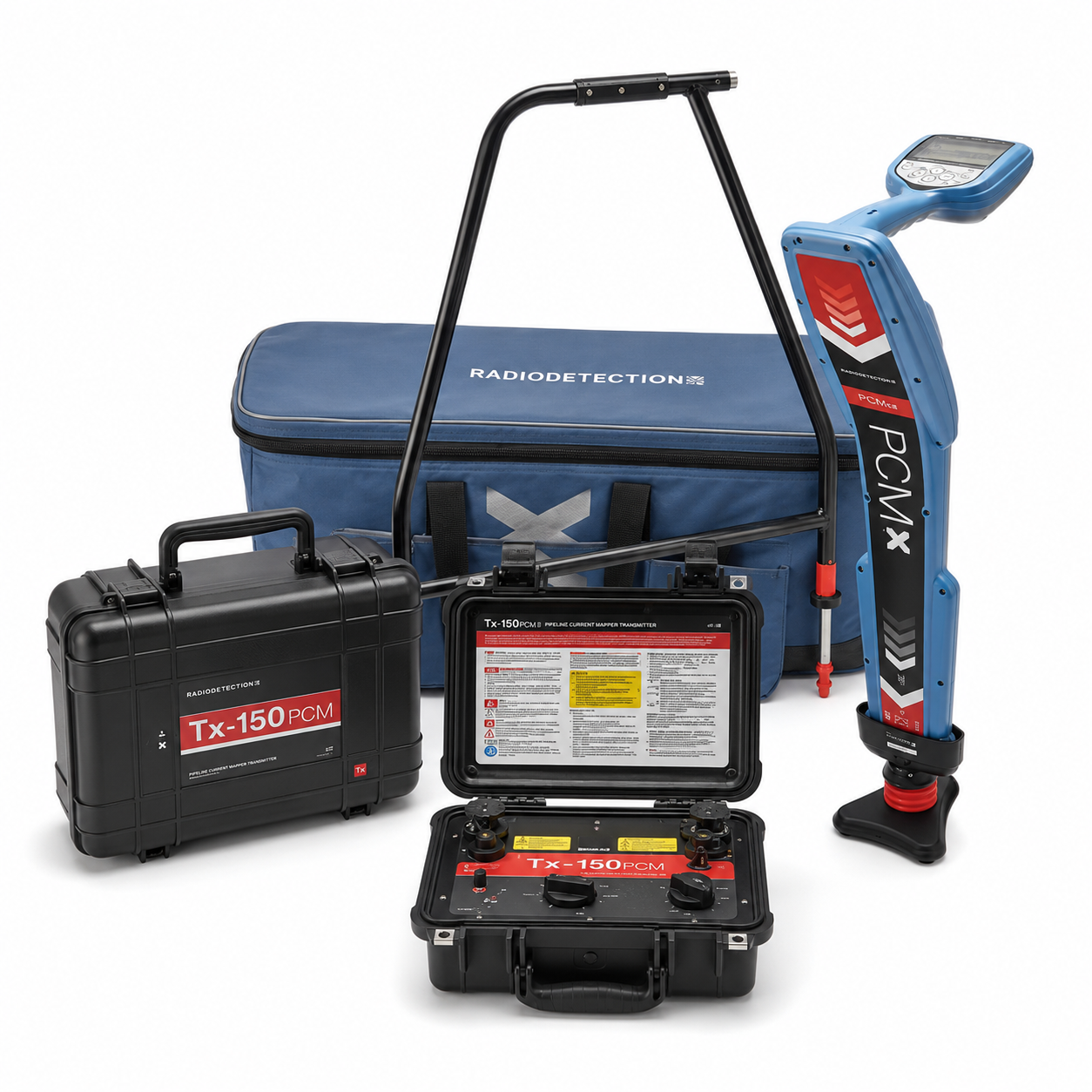

Dan Delektron råder over erfarne teknikere certificerede under ICORR samt specialiseret måleudstyr, der sikrer korrekt etablering og løbende kontrol af anlæggene.

Vi leverer løsninger til både industri-, forsynings- og infrastruktursektoren.

Udvalgte cases

Vi leverer projektering, udførelse, service og eftersyn af rørsystemer samt tilhørende konstruktioner til Forsvarets Etablissement- og Terrænkommando.

Vi leverer projektering, udførelse, service og eftersyn af rørsystemer samt tilhørende konstruktioner til TVIS.

Vi leverer service og eftersyn af ståltanke og rørsystemer hos Tine mejeri i Norge.

Vi leverer udførelse og løsninger samt service og eftersyn af spunsvægge i P-kælder hos Jyske Bank.

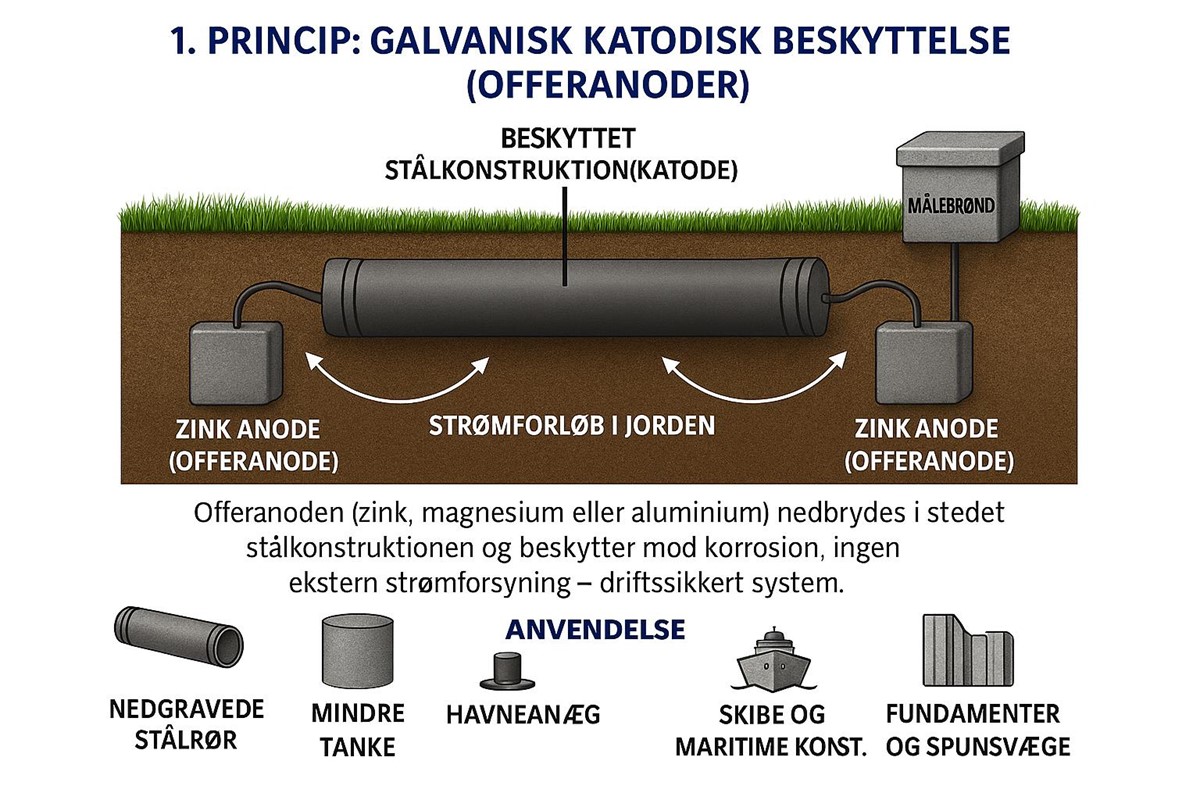

1. princip: Galvanisk katodisk beskyttelse (offeranoder)

Princippet ved galvanisk katodisk beskyttelse er, at der monteres offeranoder af et mindre ædelt metal som eksempelvis zink, magnesium eller aluminium på den konstruktion, der ønskes beskyttet.

Offeranoden vil langsomt nedbrydes i stedet for stålkonstruktionen og fungerer derfor som den aktive korrosionsbeskyttelse.

Denne metode anvendes ofte på:

• Nedgravede stålrør
• Mindre tanke
• Havneanlæg
• Skibe og maritime konstruktioner
• Fundamenter og spunsvægge

Fordelen ved systemet er, at det er driftssikkert og fungerer uden ekstern strømforsyning.

2. princip: Katodisk beskyttelse med påtrykt strøm (ICCP)

Ved større konstruktioner anvendes ofte katodisk beskyttelse med påtrykt strøm, også kaldet ICCP-systemer (Impressed Current Cathodic Protection).

Her installeres permanente anoder sammen med en strømforsyning og styreenhed, som tilfører en kontrolleret beskyttelsesstrøm til konstruktionen.

Systemet overvåges og reguleres løbende for at sikre optimal beskyttelse og korrekt potentiale på installationen.

Denne metode anvendes typisk til:

• Rørledninger
• Store lagertanke
• Offshore-installationer
• Fjernvarmesystemer
• Havne- og brokonstruktioner

Fordelen ved ICCP-anlæg er, at beskyttelsen kan tilpasses konstruktioner og varierende jord- eller vandforhold.

Principskitse på vej

3. princip: Potentialemåling og overvågning

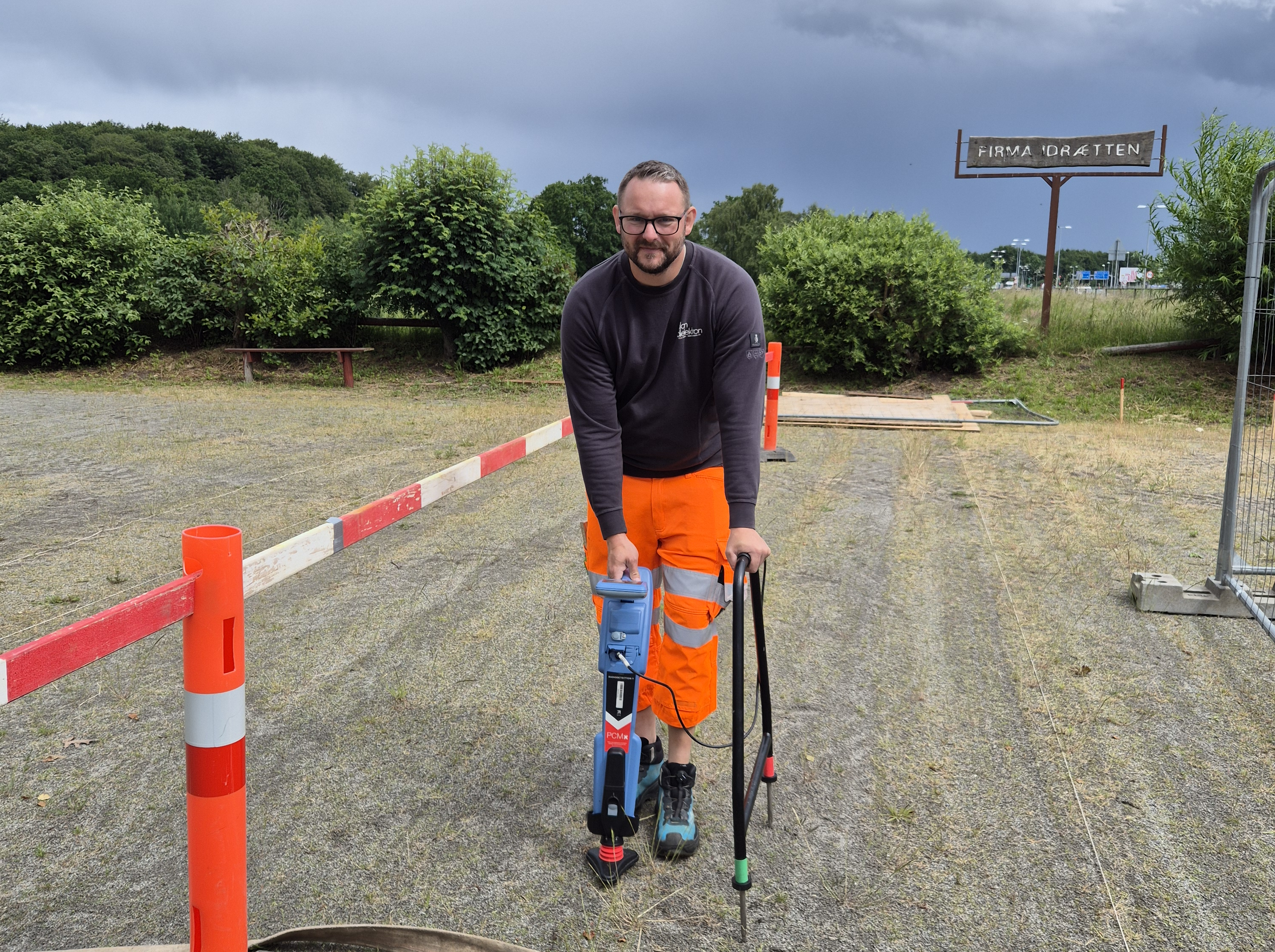

For at sikre korrekt funktion af et katodisk beskyttelsesanlæg udføres løbende potentialemålinger og kontrolmålinger.

Ved hjælp af referenceelektroder måles spændingsforholdene mellem konstruktionen og omgivelserne. Herved sikres det, at anlægget yder tilstrækkelig korrosionsbeskyttelse uden at overbelaste konstruktionen.

Overvågning anvendes blandt andet til:

• Dokumentation af beskyttelsesniveau
• Fejlfinding på installationer
• Kontrol af anoder og strømforsyninger
• Forebyggelse af tæringsskader
• Langsigtet vedligeholdelsesplanlægning

Dette er særligt vigtigt på kritiske installationer, hvor selv mindre korrosionsskader kan medføre store driftsmæssige eller sikkerhedsmæssige konsekvenser.

Principskitse på vej

Jordingsanlæg og katodisk beskyttelse

Et korrekt udført jordingsanlæg har stor betydning for effektiv katodisk beskyttelse. Jordingssystemet skal sikre stabile elektriske forhold og ensartet strømfordeling omkring den beskyttede konstruktion.

Afhængigt af jordbundsforhold, fugtighed og konstruktionens størrelse dimensioneres anlægget individuelt for at opnå optimal beskyttelse og lav overgangsmodstand.

Ved etablering af katodisk beskyttelse anvendes korrosionsbestandige materialer og samlingsmetoder, som sikrer lang levetid og stabile elektriske forbindelser under krævende forhold.

Materialer og installation

Katodiske beskyttelsesanlæg udføres med nøje udvalgte materialer, der er udviklet til langvarig drift i aggressive miljøer.

Der anvendes blandt andet:

• Magnesium-, zink- og aluminiumsanoder (Galvanisk katodisk beskyttelse)
• MMO Anoder (Katodisk beskyttelse med påtrykt strøm)
• Reference elektroder tilpasset til opgaven.
• Målebrønde og teststationer
• Strømforsyninger og overvågningsudstyr

Alle samlinger og forbindelser udføres med fokus på høj mekanisk styrke, lav overgangsmodstand og maksimal korrosionsbestandighed.
